HOME>住宅用部材>フラットレール

実用新案登録済　(フラットレ－ル Zタイプ)

滑りにくいフラットレール: 段差のある敷居を撤去した後に設置するレール

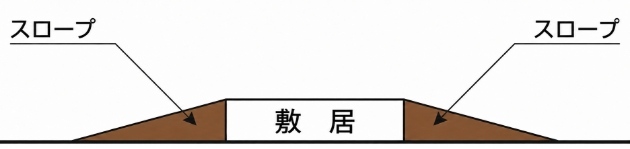

: 今までは・・・
段差のある敷居の両側にスロープを設置して
段差を解消していましたが・・・

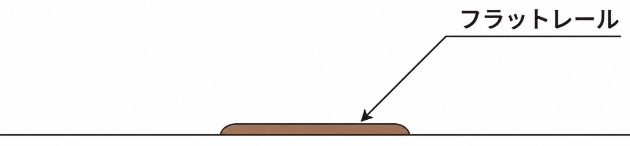

: これからは！
段差のある敷居部分を撤去し、
フラットレールを設置して段差を解消！

ビス穴があいているので施工しやすい

裏面にある両面テープで仮止めの後、付属のビスで固定をしますが、ビス穴があいているので現場での穴あけ作業が不要です。

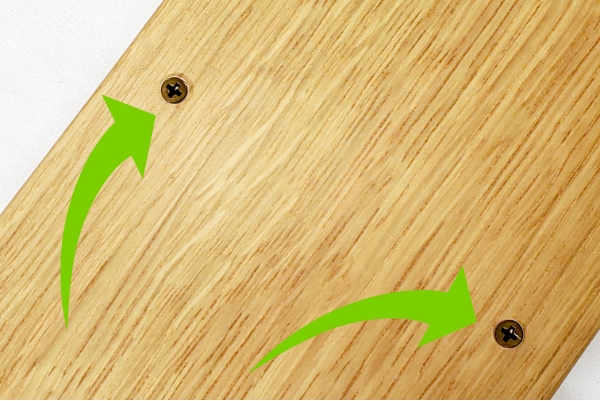

皿ビスなのでビスの頭も飛び出しません。

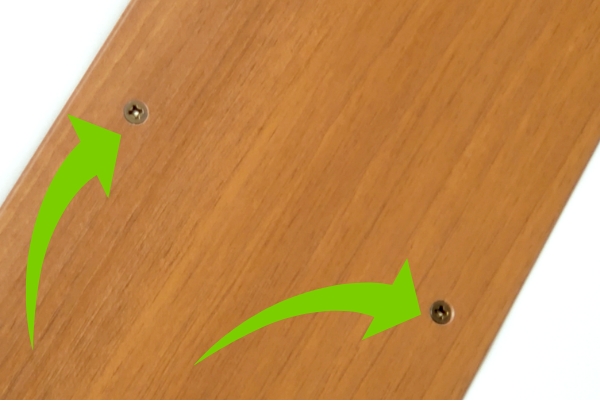

色：ブラウン: 皿ビス用の穴があいています

色：クリア: 皿ビス用の穴があいています

表面は特殊な塗装で滑りにくい

アルミにオレフィンシートを張り付け、表面を当社オリジナルの滑りにくい塗装で仕上げてあります。

設置する場所に合わせて3タイプから選べる

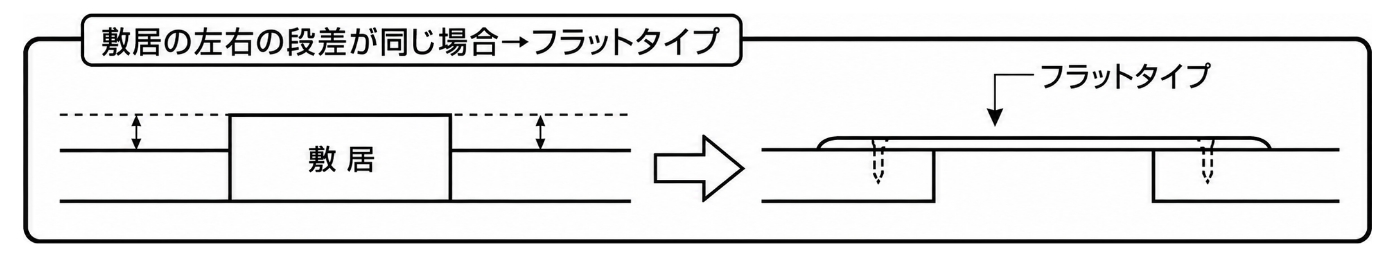

敷居の左右の段差が同じ場合: フラットタイプ

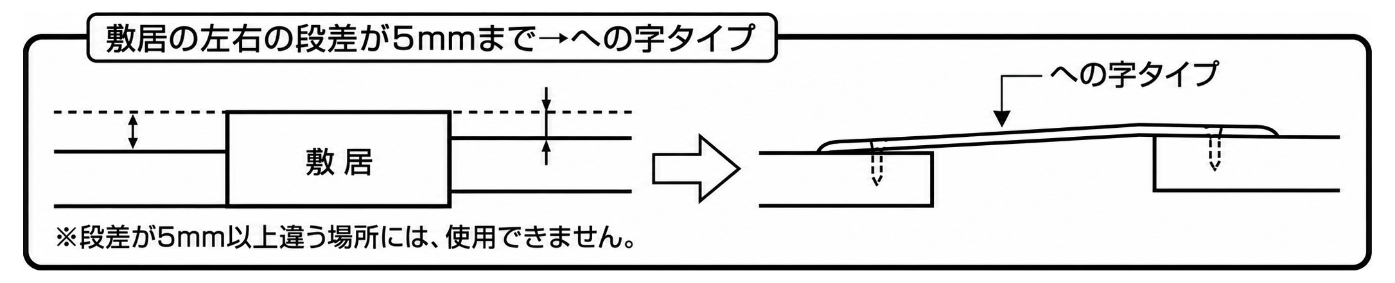

敷居の左右の段差が5㎜まで: への字タイプ

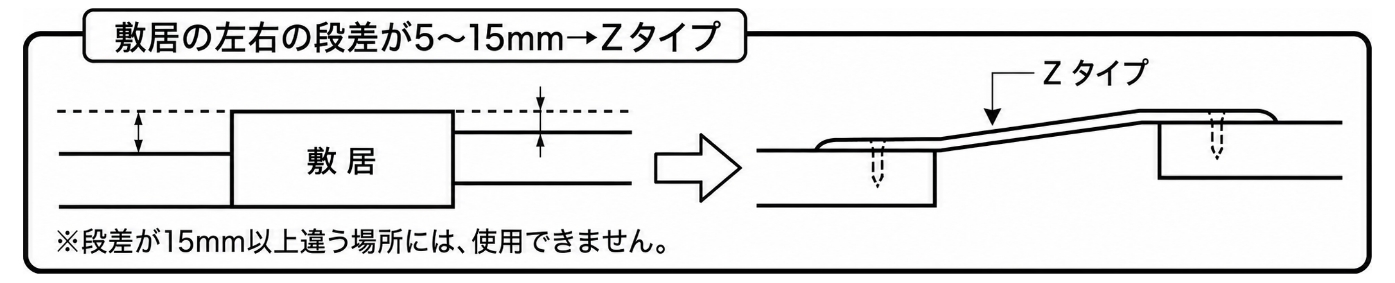

敷居の左右の段差が5～15㎜: Zタイプ実用新案登録済(フラットレ－ル Zタイプ)

カタログ・取扱説明書 (PDF)　フラットレ－ル

色ブラウン / クリア

（単位mm）
タイプ	幅	長さ	厚さ	品番	色	福祉用具届出コード
フラット	120	1000	2	FRF-C1000	クリア
		1000		FRF-1000A	ブラウン
		2000		FRF-C2000	クリア
		2000		FRF-2000A	ブラウン
への字	120	1000	2	FRH-C1000	クリア
		1000		FRH-1000A	ブラウン
		2000		FRH-C2000	クリア
		2000		FRH-2000A	ブラウン
フラット	150	900	2	FRF-C900	クリア
フラット	150	900	2	FRF-900A	ブラウン
Z	150	900	2	FRZ-C900	クリア
Z	150	900	2	FRZ-900A	ブラウン

幅12㎝

材質：アルミ
表面：オレフィンシート
裏面：両面テープ付き
ビス：皿ビス3×30 8（16）本付き

幅15㎝

材質：アルミ
表面：オレフィンシート
裏面：両面テープ付き
ビス：皿ビス3×30 12本付き

ビス穴の位置を考慮して切断してください

滑りにくいフラットレ－ル　施工例

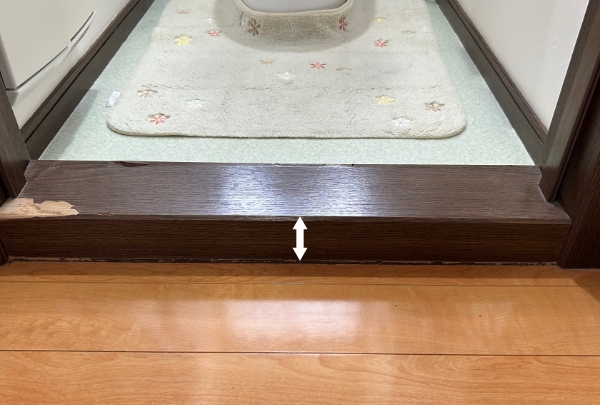

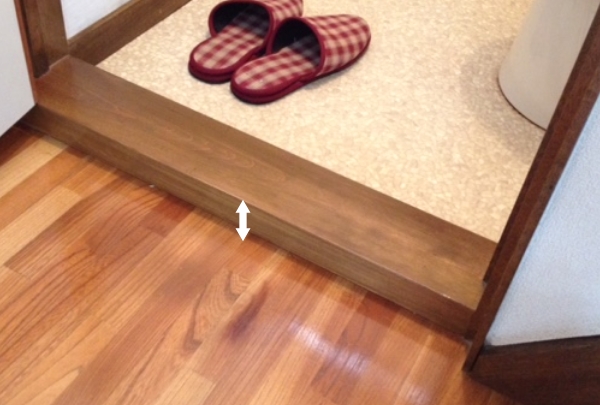

施工前

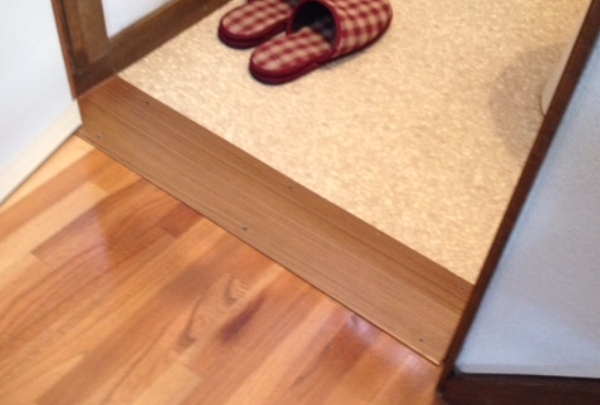

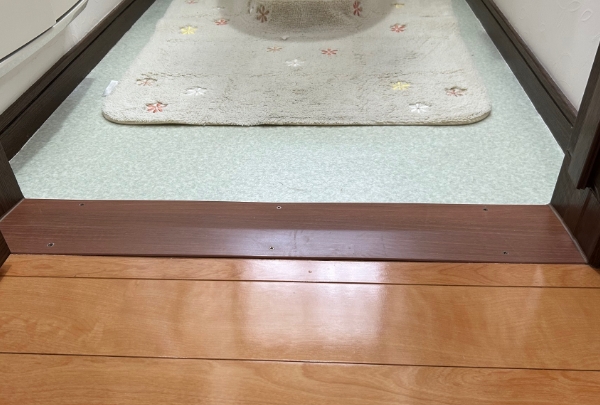

施工後

施工前
施工後

本体のビス穴は表面シートで覆われていますので、穴の位置を確認してからビス固定をしてください。
設置する場所の長さに合わせてフラットレールを切断後、両面テープにて仮止めをし、付属のビスで取付してください。（ビスの頭が飛び出さないように取付してください）
敷居撤去後は、ドアの下に敷居の高さ分の隙間ができます。ドアの下の隙間をふさぐために、木材を別途ご用意いただき、ドアの下に取付してください。

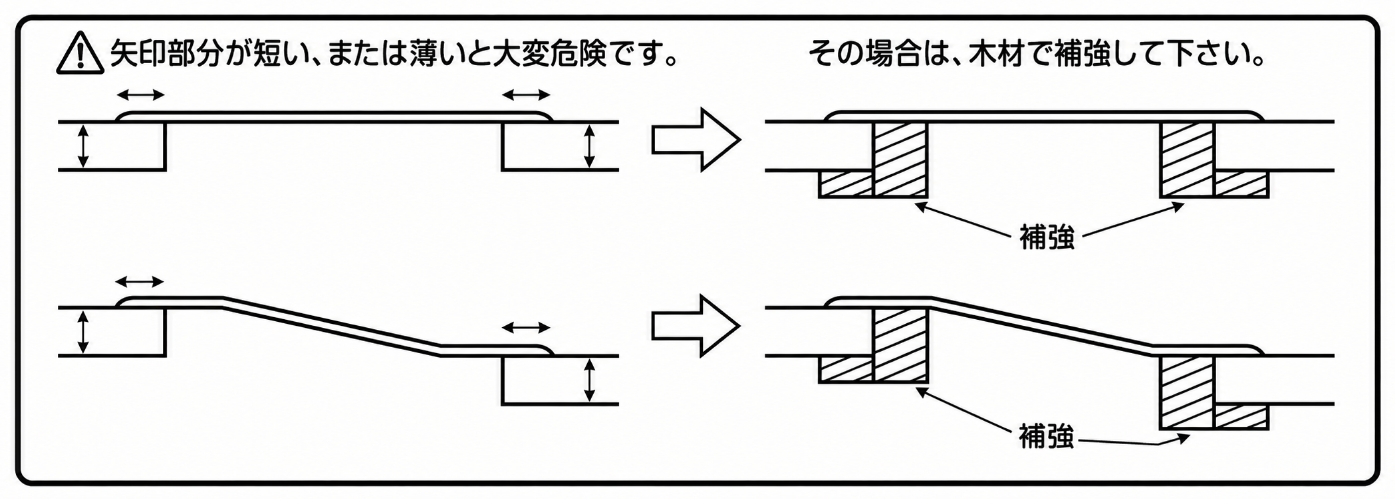

敷居を撤去した部分の構造は、各住宅により異なります。
下地が充分でない場合には適切な下地補強をしてから取付してください。

「Zタイプ」をご使用の場合、5mm以下または15mm以上の段差がある場合には使用しないでください。
「への字タイプ」をご使用の場合、5mm以上の段差がある場所には使用しないでください。
屋外、水回り、湿気の多い所、火気の近くでの使用はできません。
敷居を撤去しても問題がおきないことを建築の知識がある方に確認をしてから施工してください。
